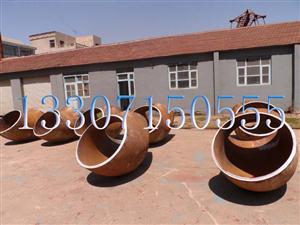

90E(L)型-碳鋼推制無縫彎頭（20#）
90E(L)型-碳鋼推制無縫彎頭（20#）詳細介紹
碳鋼推制無縫彎頭 主要用于管 路 安裝中的一種于管道拐彎處的連接 管件 。連接兩根公稱通徑相同 或者異徑 的管子，合金彎頭使管路做 45 ° 和 90°或者其它角度的 彎曲 。無縫彎頭:彎頭是用于管道轉彎處的一種管件。在管道系統所使用的全部管件中，所占比例較大，約為80%。通常，對不同材料或壁厚的彎頭選擇不同的成形工藝。
【制作材質】
碳鋼:20#、16Mn、Q235B、Q345b、20G、20R、A105 等。
【制作方法】
熱推成形
熱推彎頭成形工藝是采用專用彎頭推制機、芯模和加熱裝置 設備 ，使套在模具上的坯料在推制機的推動下向前運動，在運動中被加熱 、 擴徑并彎曲成形的過程 工藝制作出來的彎頭產品 。 熱推彎頭的變形特點是根據金屬材料塑性變形前后體積不變的規律確定管坯直徑，所采用的管坯直徑小于彎頭直徑，通過芯模控制坯料的變形過程，使內弧處被壓縮的金屬流動補償?shù)揭驍U徑而減薄的其它部位，從而得到壁厚均勻的彎頭。熱推彎頭成形工藝具有外形美觀、壁厚均勻和連續作業 等特點， 適于大批量生產的特點 ， 因而成為碳鋼、合金鋼彎頭的主要成形方法，并也應用在某些規格的不銹鋼彎頭的成形中。成形過程的加熱方式有中頻或高頻感應加熱（加熱圈可為多圈或單圈）、火焰加熱和反射爐加熱，采用何種加熱方式視成形產品要求和能源情況決定。
沖壓成形
沖壓成形彎頭是較早應用于批量生產無縫彎頭的成形工藝，在常用規格的彎頭生產中已被熱推法或其它成形工藝所替代， 在生產中 因生產 效率慢數量少的弊端已很少使用，還會造成 壁厚過厚或過薄 的現象 。產品有特殊要求時仍 有這種工藝 使用 ， 彎頭的沖壓成形采用與彎頭外徑相等的管坯，使用壓力機在模具中直接壓制成形 ，這種口徑都是比較圓的彎頭產品 。在 制作 沖壓前管坯擺放在 下面磨具 上將內芯及端模裝入管坯， 上面模具 向下運動開始壓制，通過外模的約束和內模的支撐作用使彎頭成形 的工藝 。
與熱推工藝相 比較 ，沖壓成形的外觀質量不如前者；沖壓彎頭在成形時外弧處于拉伸狀態，沒有其它部位多余的金屬進行補償，所以外弧處的壁厚約減薄10%左右。但由于適用于單件生產和低成本的特點，故沖壓彎頭工藝多用于小批量、厚壁彎頭的制造。沖壓彎頭 工藝 分冷沖壓和熱沖壓兩種，通常根據材料 機械性能 和設備能力選擇冷沖壓或熱沖壓 進行加工 。
冷擠壓彎頭的成形過程是使用專用的彎頭成形機將管坯放入外模中，上下模合模 以 后在推桿的推動下，管坯 會 沿內模和外模預留的間隙運動而完成成形過程。采用內外模冷擠壓工藝制造的彎頭外形美觀、壁厚均勻、尺寸偏差小，故對于不銹鋼彎頭特別是薄壁的不銹鋼彎頭成形多采用這一工藝制造 。 這種工藝所使用的內外模精度要求高；對管坯的壁厚偏差要求也比較苛刻。
【結構圖】
一、鋼制對焊無縫管件尺寸介紹（GB/T12459-2005國家標準）：
|
公稱通徑 Nominal Diameter |
端部外徑 Qutside diameter At Bevel |
中心至端面 |
中心至中心 |
背面至端面 |
||||||
|
45°彎頭 |
90°彎 頭 |
180°彎頭 |
||||||||
|
B |
A |
O |
K |
|||||||
|
DN |
NPS |
A 系列 |
B 系列 |
長半徑 |
長半徑 |
短半徑 |
長半徑 |
短半徑 |
長半徑(A系列) |
短半徑(A系列 ) |
|
15 |
1/2 |
21.3 |
18 |
16 |
38 |
* |
76 |
* |
48 |
* |
|
20 |
3/4 |
26.9 |
25 |
19 |
38 |
* |
76 |
* |
51 |
* |
|
25 |
1 |
33.7 |
32 |
22 |
38 |
25 |
76 |
51 |
56 |
41 |
|
32 |
1 1/4 |
42.4 |
38 |
25 |
48 |
32 |
95 |
64 |
70 |
52 |
|
40 |
1 1/2 |
48.3 |
45 |
29 |
57 |
38 |
114 |
76 |
83 |
62 |
|
50 |
2 |
60.3 |
57 |
35 |
76 |
51 |
152 |
102 |
106 |
81 |
|
65 |
2 1/2 |
73.0 |
76 |
44 |
95 |
64 |
190 |
127 |
132 |
100 |
|
80 |
3 |
88.9 |
89 |
51 |
114 |
76 |
229 |
152 |
159 |
121 |
|
90 |
3 1/2 |
101.6 |
- |
57 |
133 |
89 |
267 |
178 |
184 |
140 |
|
100 |
4 |
114.3 |
108 |
64 |
152 |
102 |
305 |
203 |
210 |
159 |
|
125 |
5 |
141.3 |
133 |
79 |
190 |
127 |
381 |
254 |
262 |
197 |
|
150 |
6 |
168.3 |
159 |
95 |
229 |
152 |
457 |
305 |
313 |
237 |
|
200 |
8 |
219.1 |
219 |
127 |
305 |
203 |
610 |
406 |
414 |
313 |
|
250 |
10 |
273.0 |
273 |
159 |
381 |
254 |
762 |
508 |
518 |
391 |
|
300 |
12 |
323.9 |
325 |
190 |
457 |
305 |
914 |
610 |
619 |
467 |
|
350 |
14 |
355.6 |
377 |
222 |
533 |
356 |
1067 |
711 |
711 |
533 |
|
400 |
16 |
406.4 |
426 |
254 |
610 |
406 |
1219 |
813 |
813 |
610 |
|
450 |
18 |
457 |
480 |
286 |
686 |
457 |
1372 |
914 |
914 |
686 |
|
500 |
20 |
508 |
530 |
318 |
762 |
508 |
1524 |
1016 |
1016 |
762 |
|
550 |
22 |
559 |
- |
343 |
838 |
559 |
1676 |
1118 |
1118 |
838 |
|
600 |
24 |
610 |
630 |
381 |
914 |
610 |
1829 |
1219 |
1219 |
914 |
|
650 |
26 |
660 |
- |
406 |
991 |
660 |
1982 |
1320 |
* |
* |
|
700 |
28 |
711 |
720 |
438 |
1067 |
711 |
2134 |
1422 |
* |
* |
|
750 |
30 |
762 |
- |
470 |
1143 |
762 |
2286 |
1524 |
* |
* |
|
800 |
32 |
813 |
820 |
502 |
1219 |
813 |
2438 |
1626 |
* |
* |
|
850 |
34 |
864 |
- |
533 |
1295 |
864 |
2590 |
1728 |
* |
* |
|
900 |
36 |
914 |
920 |
565 |
1372 |
914 |
2744 |
1828 |
* |
* |
|
950 |
38 |
965 |
- |
600 |
1448 |
965 |
2896 |
1930 |
* |
* |
|
1000 |
40 |
1016 |
1020 |
632 |
1524 |
1016 |
3048 |
2032 |
* |
* |
|
1050 |
42 |
1067 |
- |
660 |
1600 |
1067 |
3200 |
2134 |
* |
* |
|
1100 |
44 |
1118 |
1120 |
695 |
1676 |
1118 |
3352 |
2236 |
* |
* |
|
1150 |
46 |
1168 |
- |
727 |
1753 |
1168 |
3506 |
2336 |
* |
* |
|
1200 |
48 |
1219 |
1220 |
759 |
1829 |
1219 |
3658 |
2440 |
* |
* |
【備注事項】
以上參數均為參考實際以實時情況咨詢?yōu)闇?zhǔn)！有關90E(L)型-碳鋼推制無縫彎頭技術方面及未注明參數請咨詢電話：4008241666；銷售價格咨詢：13307150555.
