D343H型-三偏心金屬硬密封法蘭連接蝶閥（WCB）
D343H型-三偏心金屬硬密封法蘭連接蝶閥（WCB）詳細介紹
【產品介紹】
D343H型-三偏心金屬硬密封法蘭連接蝶閥（WCB）的閥座密封圈由軟性T形密封環兩側多層不銹鋼片組成。閥板與閥座的密封面為斜圓錐結構，在閥板斜圓錐表面堆焊耐溫、耐蝕合金材料；固定在調節環壓板之間的彈簧與壓板上調節螺栓裝配一起的結構。這種結構有效地補償了軸套與閥體之間的公差帶及閥桿在介質壓力下的彈性變形，解決了閥門在雙向互換的介質輸送過程中存在的密封問題。采用軟性T型兩側多層不銹鋼片組成密封圈，具有金屬硬密封和軟密封的雙重優點，無論在低溫和高溫情況下，均具有零滲漏的密封性能。試驗證明正流狀態（介質流動方向與蝶板轉動方向相同）時，密封面的壓力是傳動裝置的力矩和介質壓力對閥板的作用產生的。正向介質壓力增大時閥板斜圓錐表面與閥座密封面擠壓越緊，密封效果越好。當逆流狀態時，閥板與閥座之間的密封靠驅動裝置的力矩使閥板壓向閥座。隨著反向介質壓力的增大，閥板與閥座之間的單位正壓力小于介質壓強時，調節環的彈簧在受載后所儲存的變形能補償閥板與閥座密封面的緊壓力起到自動補償作用。因此本實用新型不像現有的技術那樣，在閥板上安裝軟硬多層密封圈，而是直接安裝在閥體上，在壓板和閥座中間增設調節環是十分理想的雙向硬密封方式。它將可取代閘閥、及球形閥
【注意事項】
D343H型-三偏心金屬硬密封法蘭連接蝶閥（WCB）在使用過程中仍然存在以下幾個問題：
一、 由于多層軟硬疊式密封圈固定在閥板上，當閥板常開狀態時介質對其密封面形成正面沖刷，金屬片夾層中的軟密封帶受沖刷后，直接影響密封性能。
二、 受結構條件的限制該結構不適應做通徑DN200以下閥門，原因是閥板整體結構太厚，流阻大。
三、 因三偏心結構的原理，閥板的密封面與閥座之間的密封是靠傳動裝置的力矩使閥板壓向閥座。正流狀態時，介質壓力越高密封擠壓越緊。當流道介質逆流時隨著介質壓力的增大，閥板與閥座之間的單位正壓力小于介質壓強時，密封開始泄漏。
【產品特點】
D343H型-三偏心金屬硬密封法蘭連接蝶閥（WCB）采用的是三維偏心原理設計，使密封面的空間運動軌跡達到理想化，密封面相互之間無磨擦、無干涉、加之密封材料選擇得當，從而使蝶閥的密封性、耐腐蝕性、耐高溫性和耐磨性等得到了可靠的保證。其主要特點如下：
1.結構獨特，操作靈活，省力、方便、不受介質壓力的高、低影響，密封性能可靠，使用壽命長。
2.三維編心結構，使蝶板越關越緊，其密封性能可靠，達到無泄漏。
3.耐高壓、耐腐蝕、耐磨損、使用壽命長等。
4.多層次硬密封蝶閥密封是采用軟硬層金屬片層疊組成，通過高精度機械加工成形，嵌裝在蝶板上與閥座吻合，具有金屬密封和彈性密封的雙重優點，無論在低溫和高溫情況下，均具有優良的密封性。
5.蝶閥設有密封調節裝置，長期使用后若密封性能下降，可調節蝶板密封圈向閥座靠近即可恢復原有密封性能，大大提高使用壽命。
6.閥體與閥軸之間采用無給油自動潤滑復合軸承。
7.閥體密封面采用堆焊合金鋼，焊接性能好，不易腐蝕，在閥體上一次加工而成，位置度通過工裝夾具得到可靠保證。密封性能好，使用壽命長。
8.密封結構采用三偏心硬密封結構，即：徑向偏心、軸向偏心、和角度偏心。使閥門在開啟或關閉過程中無摩擦，保證了閥門開啟關閉靈活，關閉時越關越緊，密封嚴密可靠，開閥時密封面迅速脫開，減小磨損，延長使用壽命。

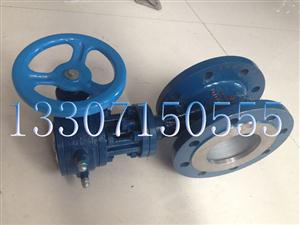

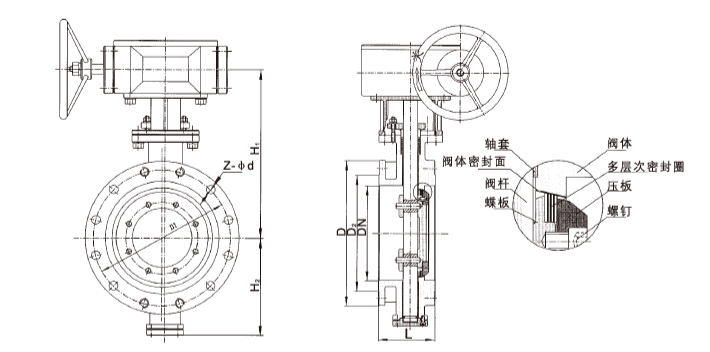

【產品結構】
一、主要零件材料（Main parts and materials）
|
零件名稱 |
材料 |
|
閥體 |
鑄鋼、不銹鋼、鉻鉬鋼、合金鋼 |
|
蝶板 |
鑄鋼、合金鋼（鍍硬鉻）、不銹鋼、鉻鉬鋼 |
|
密封圈 |
不銹鋼與耐高溫石棉板組合成多層次 |
|
閥桿 |
1Cr13、2Cr13、鉻鉬鋼 |
|
填料 |
柔性石墨 |
二、主要性能規范（Main technical data）
|
公稱通徑 |
DN(mm) |
50~2000 |
|||
|
公稱壓力 |
PN(MPa) |
1.00 |
1.60 |
2.50 |
4.0 |
|
試驗壓力 |
強度試驗 |
1.50 |
2.40 |
3.75 |
6.0 |
|
密封試驗 |
1.10 |
1.76 |
2.75 |
4.40 |
|
|
氣密封試驗 |
0.60 |
0.60 |
0.60 |
0.60 |
|
公稱通徑 | 外形尺寸 | 連接尺寸 | |||||||||||||
PN1.00MPa | PN1.60MPa | PN2.50MPa | |||||||||||||
DN | L | H1 | H2 | D | D1 | D2 | Z-Φd | D | D1 | D2 | Z-Φd | D | D1 | D2 | Z-Φd |
100 | 127 | 285 | 105 | 220 | 180 | 156 | 8-18 | 220 | 180 | 156 | 8-18 | 235 | 190 | 156 | 8-22 |
125 | 140 | 300 | 125 | 250 | 210 | 184 | 8-18 | 250 | 210 | 184 | 8-18 | 270 | 220 | 184 | 8-26 |
150 | 140 | 320 | 140 | 285 | 240 | 211 | 8-22 | 285 | 240 | 211 | 8-22 | 300 | 250 | 211 | 8-26 |
200 | 152 | 370 | 180 | 340 | 295 | 266 | 8-22 | 340 | 295 | 266 | 12-22 | 360 | 310 | 274 | 12-26 |
250 | 165 | 420 | 200 | 395 | 350 | 319 | 12-22 | 405 | 355 | 319 | 12-26 | 425 | 370 | 330 | 12-30 |
300 | 178 | 500 | 250 | 445 | 400 | 370 | 12-22 | 460 | 410 | 370 | 12-26 | 485 | 430 | 389 | 16-30 |
350 | 190 | 530 | 270 | 505 | 460 | 429 | 16-22 | 520 | 470 | 426 | 16-26 | 555 | 490 | 448 | 16-33 |
400 | 216 | 570 | 300 | 565 | 515 | 480 | 16-26 | 580 | 525 | 480 | 16-30 | 620 | 550 | 503 | 16-36 |
450 | 222 | 600 | 320 | 615 | 565 | 530 | 20-26 | 640 | 585 | 548 | 20-30 | 670 | 600 | 548 | 20-36 |
500 | 229 | 680 | 360 | 670 | 620 | 582 | 20-26 | 715 | 650 | 609 | 20-33 | 730 | 660 | 609 | 20-36 |
600 | 267 | 750 | 420 | 780 | 725 | 682 | 20-30 | 840 | 770 | 720 | 20-36 | 845 | 770 | 720 | 20-39 |
700 | 292 | 810 | 480 | 895 | 840 | 794 | 24-30 | 910 | 840 | 794 | 24-36 | 960 | 875 | 820 | 24-42 |
800 | 318 | 905 | 540 | 1015 | 950 | 901 | 24-33 | 1025 | 950 | 901 | 24-39 | 1085 | 990 | 928 | 24-48 |
900 | 330 | 960 | 590 | 1115 | 1050 | 1001 | 28-33 | 1125 | 1050 | 1001 | 28-39 | 1185 | 1090 | 1028 | 28-48 |
1000 | 410 | 1010 | 640 | 1230 | 1160 | 1112 | 28-36 | 1255 | 1170 | 1112 | 28-42 | 1320 | 1210 | 1140 | 28-55 |
1200 | 470 | 1175 | 750 | 1455 | 1380 | 1328 | 32-39 | 1485 | 1390 | 1328 | 32-48 | 1530 | 1420 | 1350 | 32-55 |
1400 | 530 | 1310 | 860 | 1675 | 1590 | 1530 | 36-42 | 1685 | 1590 | 1530 | 36-48 | 1755 | 1640 | 1580 | 36-60 |
1600 | 600 | 1460 | 980 | 1915 | 1820 | 1750 | 40-48 | 1930 | 1820 | 1750 | 40-55 | 1975 | 1860 | 1780 | 40-60 |
1800 | 670 | 1560 | 1090 | 2115 | 2020 | 1950 | 44-48 | 2130 | 2020 | 1950 | 44-55 | 2195 | 2070 | 1985 | 44-68 |
2000 | 760 | 1670 | 1190 | 2325 | 2230 | 2150 | 48-48 | 2345 | 2230 | 2150 | 48-60 | 2425 | 2300 | 2210 | 48-68 |
【備注事項】
以上參數均為參考實際以實時情況咨詢?yōu)闇?zhǔn)！有關D343H型-三偏心金屬硬密封法蘭連接蝶閥（WCB）技術方面及未注明參數請咨詢電話：4008241666；銷售價格咨詢：13307150555.
