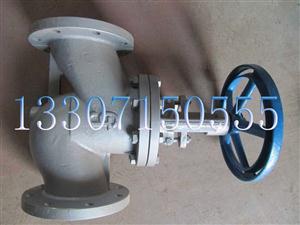

J41T型-灰鑄鐵法蘭連接截止閥
J41T型-灰鑄鐵法蘭連接截止閥詳細介紹
【 產品簡介 】
灰鑄鐵法蘭連接截止閥 屬于強制密封式閥門，所以在閥門關閉時必須向閥瓣施加壓力以強制密封面不泄漏。當介質由閥瓣下方進入閥六時，操作力所需要克服的阻力是閥桿和填料的磨擦力與由介質的壓力所產生的推力，關閥門的力比開閥門的力相對要大，所以閥桿的直徑要大否則會發生閥桿頂彎的故障。近年來從自密封的閥門出現后，法蘭截止閥的介質流向就改由閥瓣上方進入閥腔，這時在介質壓力作用下關閥門的力小而開閥門的力大，閥桿的直徑可以相應的減少。 灰鑄鐵法蘭連接截止閥 開啟時，閥瓣的開啟高度為公稱直徑的25%～30%時流量已達到較大，表示閥門已達全開位置狀態。所以截止閥的全開位置應由閥瓣的行程來推斷。 本類閥門在管道中一般應當水平安裝。 灰鑄鐵法蘭連接截止閥 閥體的結構形式有直通式、直流式和直角式三種。直通式是常見的結構，但其流體的阻力較大。直流式流體阻力較小，多用于含固體顆粒或粘度大的流體。直角式閥體多采用鍛造，適用于較小通經、較高壓力的的截止閥應用環境。
【 產品特點 】
1、結構簡單制造和維修比較方便。
2、工作行程小啟閉時間較短。
3、密封性好，密封面間磨擦力小，使用壽命較長。
4、流體阻力大開啟和關閉時所需力較大。
5、不適用于帶顆粒、粘度較大、易結焦的介質輸送。
6、調節性能較差。
7、手輪順時針方向轉時閥桿向下移動，閥瓣下降使密封面密合，將通路切斷。逆轉時則開啟，閥桿提到最高點上密封起作用。
8、本閥門增加了一個上密封。在閥門開啟狀態時與填料一起兩層密封作用，并對填料有一定的保護作用。
9、本閥門采用尼龍制品作密封面，填料為軟成型填料，上密封也為軟材質,密封性能較好。
10 、手輪、手柄操作的截止閥可安裝在管道的任何位置上。
11 、手輪、手柄及傳動機構，不允許作起吊用。
12 、介質的流向應與閥體所示箭頭方向一致。
【 產品優勢 】
1、鑄鋼螺栓閥蓋閘閥在設計和制造上都以實現較長的使用壽命和可靠性為目標。
2、旋啟式螺栓使得維護和填料更換更加簡便易換。
3、次填料函可配置備選燈籠環和潤滑油注射器。
4、閥蓋連接根據ANSI壓力等級不同，連接也有所不同。
5、閥座環分離式重型、全流道(全端口)環，易于維護。
6、閥體全流道(全端口)，重型閥體，符合API 600標準的壁厚，限度延長使用壽命。可配置用于旁路閥或排泄閥的輪轂。
7、手輪易于操作的大手輪。也可配置齒輪操作機構，馬達執行機構或缸體執行機構，以滿足更高的應用環境要求。
8、壓蓋兩件式壓蓋/壓蓋法蘭，自行對準調節，防止由于壓蓋翹起而造成閥桿損壞。
9、閥桿經過精密機加工的閥桿具有后座結構。
10、后座經過精密加工的閥蓋閥桿襯套實現后座閥桿密封。
11、閥瓣堅固耐用的閥瓣，可提供塞型，球型或V形端口結構的閥瓣。
12、連接端口，根據管道特點選擇法蘭或對焊連接端口。
【 產品結構 】
一、主要零件材料（Main parts and materials）
|
零件名稱 |
材料 |
|
|
（Parts name） |
J41T/W/H/F/X-16 |
J11T/W/H/F/X-16 |
|
閥體、閥蓋 |
灰鑄鐵、球墨鑄鐵 |
灰鑄鐵 |
|
閥桿 |
碳鋼、不銹鋼 |
碳鋼、不銹鋼 |
|
閥瓣 |
灰鑄鐵、球墨鑄鐵 |
灰鑄鐵 |
|
閥桿螺母 |
黃銅、灰鑄鐵 |
黃銅、灰鑄鐵 |
二 、性能范圍（Function and specification）
|
型號 |
公稱壓力 |
強度試驗壓力 |
密封試驗壓力 |
適用溫度 |
適用介質 |
|
J11/41T-16 |
1.6 |
2.4 |
1.8 |
≤200℃ |
蒸汽、水 |
|
J11/41W-16 |
1.6 |
2.4 |
1.8 |
≤2100℃ |
油品 |
|
J11/41H-16 |
1.6 |
2.4 |
1.8 |
≤200℃ |
蒸汽、水、油品 |
|
J11/41F-16 |
1.6 |
2.4 |
1.8 |
≤200℃ |
蒸汽、水、油品 |
|
J11/41X-16 |
1.6 |
2.4 |
1.8 |
≤80℃ |
水 |
三 、主要外形尺寸連接尺寸（Main size of appearance）
|
J41T/W/H/F/X-16 |
||||||||||
|
公稱通徑 |
尺寸 |
參考重量 |
||||||||
|
DN(mm) |
L |
D |
D1 |
D2 |
b-f |
Z-Φd |
H |
D0 |
(Kg) |
|
|
15 |
130 |
95 |
65 |
45 |
14-2 |
4-Φ14 |
122.5 |
200 |
80 |
2.1/4.4Kg |
|
20 |
150 |
105 |
75 |
55 |
16-2 |
4-Φ14 |
122.5 |
200 |
80 |
2.6/4.8Kg |
|
25 |
160 |
115 |
85 |
65 |
16-2 |
4-Φ14 |
127.5 |
220 |
80 |
3.8/6.15Kg |
|
32 |
180 |
135 |
100 |
78 |
18-2 |
4-Φ18 |
142.5 |
225 |
100 |
5.5/9.4Kg |
|
40 |
200 |
145 |
110 |
85 |
18-3 |
4-Φ18 |
182.5 |
260 |
130 |
7.6/11.5Kg |
|
50 |
230 |
160 |
125 |
100 |
20-3 |
4-Φ18 |
200 |
285 |
130 |
10.7/16Kg |
|
65 |
290 |
180 |
145 |
120 |
20-3 |
4-Φ18 |
210 |
300 |
150 |
15.8/21Kg |
|
80 |
310 |
195 |
160 |
135 |
22-3 |
8-Φ18 |
341 |
220 |
29.5Kg |
|
|
100 |
350 |
215 |
180 |
155 |
24-3 |
8-Φ18 |
366 |
220 |
41.0Kg |
|
|
125 |
400 |
245 |
210 |
185 |
26-3 |
8-Φ18 |
432 |
240 |
59.5Kg |
|
|
150 |
480 |
280 |
240 |
210 |
28-3 |
8-Φ23 |
464 |
280 |
82.0Kg |
|
|
200 |
600 |
335 |
295 |
265 |
30-3 |
12-Φ23 |
502 |
400 |
120.0Kg |
|
|
250 |
650 |
405 |
355 |
320 |
32-3 |
12-Φ25 |
610 |
400 |
178.0Kg |
|
|
300 |
698 |
460 |
410 |
375 |
34-3 |
12-Φ25 |
833 |
600 |
331.0Kg |
|
【 備注事項 】
以上參數均為參考實際以實時情況咨詢為準！有關 J41T型-灰鑄鐵法蘭連接截止閥 技術方面及未注明參數請咨詢電話：4008241666；銷售價格咨詢：13307150555.
