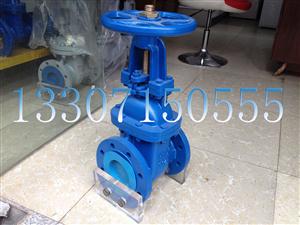

Z41T/W型-楔式明桿閘閥（HT200）
Z41T/W型-楔式明桿閘閥（HT200）詳細介紹
【產品簡介】
灰鑄鐵楔式明桿法蘭連接單閘板閘閥 的啟閉件是閘板，閘板的運動方向與流體方向 相互 垂直，閘閥只能作全開和全關 啟閉且不能處于半開半關狀態也 不能作調節和節流。閘板有兩個密封面 ， 常用的模式參數而異 ， 通常為 50°坡。Z41T/W型 閘閥是采用強制密封的 , 即閥門關閉時要依靠外力強行將閘板壓向閥座 , 以保證密封面的密封性。 閘閥的閘板隨閥桿一起作直線運動的 因此叫 明桿閘閥。在升降桿上有梯形螺紋，通過閥門頂端的螺母以及閥體上的導槽將旋轉運動變為直線運動將操作轉矩變為操作推力 。 開啟閥門時 ， 當閘板提升高度等于閥門通徑的1：1倍時，流體的通道完全暢通，但在運行時，此位置是無法監視的。實際使用時，是以閥桿的頂點作為標志，即開不動的位置，作為它的全開位置。為考慮溫度變化 產生 鎖死 的 現象 , 通常在開到頂點位置上再倒回 半 圈作為全開閥門的位置。因此閥門的全開位置，按閘板的位置即行程來確定。
【產品優缺】
1、 流動阻力小。閥體內部介質通道是直通的，介質成直線流動，流動阻力小。
2、 啟閉時較省力。是與截止閥相比而言，因為無論是開或閉，閘板運動方向均與介質流動方 向相垂直。
3、 高度大，啟閉時間長。閘板的啟閉行程較大，降是通過螺桿進行的。
4、水錘現象不易產生。原因是關閉時間長。
5、介質可向兩側任意方向流動，易于安裝。閘閥通道兩側是對稱的。
6、結構長度(系殼體兩連接端面之間的距離)較小。
7、密封面易磨損，影響使用壽命。啟閉時，閘板與閥座兩個密封面相互摩擦滑動，要介質壓力作用下易產生擦傷磨損，影響密封性能，縮短使用壽命。
8、價格較貴。接觸密封面較多，加工較復雜，特別是閘板座上的密封面不易加工，而且零件較多。
9、形體簡單 , 結構長度短，制造工藝性好，適用范圍廣。
10、結構緊湊，閥門剛性好，通道流暢，流阻數小，密封面采用不銹鋼和硬質合金，使用壽命長，采用PTFE填料．密封可靠．操作輕便靈活．
11、 密封面之間易引起沖蝕和擦傷，維修比較困難。 外形尺寸較大，開啟需要一定的空間，開閉時間長。
12、 結構較復雜 。 閘闊的種類 ， 按密封面配置可分為楔式閘板式閘閥和平行閘板式閘閥 ， 楔式閘板式閘閥又可分為單閘極式、雙閘板式和彈性閘板式；平行閘板式閘閥可分為單閘板式和雙閘板式。按閥桿的螺紋位置劃分，可分為明桿閘閥和暗桿閘閥兩種。
【維護要點】
1、 手輪、手柄及傳動機構均不允許作起吊用，并嚴禁碰撞。
2、 雙閘板閘閥應垂直安裝（即閥桿處于垂直位置 , 手輪在頂部 )。
3、 帶有旁通閥的閘閥在開啟前應先打開旁通閥（以平衡進出口的壓差及減小開啟力 )。
4、 帶傳動機構的閘閥，按產品使用說明書的規定安裝。
5、 如果閥門經常開關使用 , 每月至少潤滑一次。
6、 選用閘閥主要用于截斷或接通管路中的介質，一般不作為調節或節流使用。
【產品結構】
一、主要零件材料（Main parts and materials）
|
零件名稱 |
材料 |
|
|
型號 |
Z41T-10/16 |
Z41W-10/16 |
|
閘板 |
灰鑄鐵+黃銅 |
灰鑄鐵 |
|
閥體、閥蓋 |
灰鑄鐵 |
灰鑄鐵 |
|
閥桿 |
碳鋼、黃銅、不銹鋼 |
碳鋼、黃銅、不銹鋼 |
|
閥桿螺母 |
黃銅、球墨鑄鐵 |
黃銅、球墨鑄鐵 |
|
手輪 |
灰鑄鐵、球墨鑄鐵 |
灰鑄鐵、球墨鑄鐵 |
二、主要性能規范（Function and specification）
|
型號 |
公稱壓力 |
強度試驗壓力 |
密度試驗壓力 |
適用溫度 |
適用介質 |
|
Z41T-10 |
1.0 |
1.5 |
1.1 |
≤200 |
蒸汽、水 |
|
Z41W-10 |
1.0 |
1.5 |
1.1 |
≤100 |
油品 |
|
Z41T-16 |
1.6 |
2.4 |
1.8 |
≤200 |
蒸汽、水 |
|
Z41W-16 |
1.6 |
2.4 |
1.8 |
≤100 |
油品 |

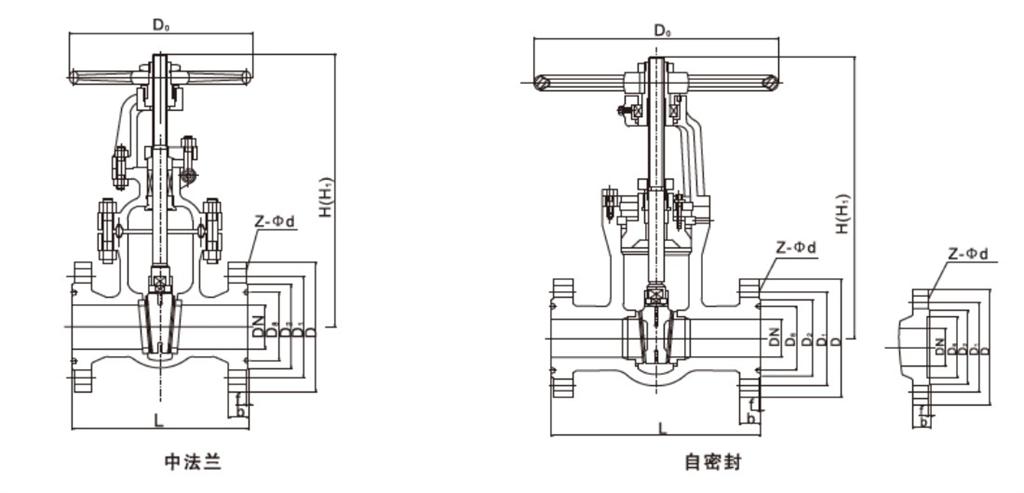

三、外形尺寸和連接尺寸（Outling and connect measurement）
|
Z41T/W-10 |
|||||||||||||||||||
|
公稱通徑 |
L |
尺寸 |
參考重量 |
||||||||||||||||
|
DN |
L1 |
L2 |
D |
D1 |
D2 |
b-f |
z-Φd |
H |
Do |
Kg |
|||||||||
|
40 |
165 |
165 |
145 |
110 |
85 |
18-3 |
4-Φ18 |
252 |
135 |
10.1Kg |
|||||||||
|
50 |
178 |
178 |
160 |
125 |
100 |
20-3 |
4-Φ18 |
295 |
180 |
16.6Kg |
|||||||||
|
65 |
190 |
190 |
180 |
145 |
120 |
20-3 |
4-Φ18 |
330 |
180 |
20.6Kg |
|||||||||
|
80 |
203 |
203 |
195 |
160 |
135 |
22-3 |
4-Φ18 |
382 |
200 |
27.0Kg |
|||||||||
|
100 |
229 |
229 |
215 |
180 |
155 |
22-3 |
8-Φ18 |
437 |
200 |
33.3Kg |
|||||||||
|
125 |
254 |
254 |
245 |
210 |
185 |
24-3 |
8-Φ18 |
508 |
240 |
47.0Kg |
|||||||||
|
150 |
280 |
267 |
280 |
240 |
210 |
24-3 |
8-Φ23 |
580 |
240 |
66.5Kg |
|||||||||
|
200 |
330 |
292 |
335 |
295 |
265 |
26-3 |
8-Φ23 |
760 |
320 |
101.0Kg |
|||||||||
|
250 |
380 |
330 |
390 |
350 |
320 |
28-3 |
12-Φ23 |
875 |
320 |
156.2Kg |
|||||||||
|
300 |
420 |
356 |
440 |
400 |
368 |
28-4 |
12-Φ23 |
1040 |
400 |
219.1Kg |
|||||||||
|
350 |
450 |
381 |
500 |
460 |
428 |
30-4 |
16-Φ23 |
1195 |
400 |
280.0Kg |
|||||||||
|
400 |
480 |
406 |
565 |
515 |
482 |
32-4 |
16-Φ25 |
1367 |
500 |
402.3Kg |
|||||||||
|
450 |
510 |
* |
615 |
565 |
532 |
32-4 |
20-Φ25 |
1498 |
500 |
542.5Kg |
|||||||||
|
500 |
540 |
* |
670 |
620 |
585 |
34-4 |
20-Φ25 |
1710 |
500 |
798.8Kg |
|||||||||
|
600 |
600 |
* |
780 |
725 |
685 |
36-5 |
20-Φ30 |
2129 |
500 |
1110.0Kg |
|||||||||
|
Z41T/W-16Q |
|||||||||||||||||||
|
公稱通徑 |
尺寸 |
參考重量 |
|||||||||||||||||
|
DN |
L |
D |
D1 |
D2 |
b-f |
z-Φd |
H |
Do |
Kg |
||||||||||
|
40 |
165 |
145 |
110 |
85 |
18-3 |
4-Φ18 |
252 |
135 |
11.0Kg |
||||||||||
|
50 |
178 |
160 |
125 |
100 |
20-3 |
4-Φ18 |
295 |
180 |
17.5Kg |
||||||||||
|
65 |
190 |
180 |
145 |
120 |
20-3 |
4-Φ18 |
330 |
180 |
21.0Kg |
||||||||||
|
80 |
203 |
195 |
160 |
135 |
22-3 |
8-Φ18 |
382 |
200 |
27.8Kg |
||||||||||
|
100 |
229 |
215 |
180 |
155 |
24-3 |
8-Φ18 |
437 |
200 |
32.4Kg |
||||||||||
|
125 |
254 |
245 |
210 |
185 |
26-3 |
8-Φ18 |
508 |
240 |
49.2Kg |
||||||||||
|
150 |
280 |
280 |
240 |
210 |
28-3 |
8-Φ23 |
580 |
240 |
64.6Kg |
||||||||||
|
200 |
330 |
335 |
295 |
265 |
30-3 |
12-Φ23 |
760 |
320 |
108.1Kg |
||||||||||
|
250 |
380 |
405 |
355 |
320 |
32-3 |
12-Φ25 |
875 |
320 |
143.0Kg |
||||||||||
|
300 |
420 |
460 |
410 |
375 |
34-4 |
12-Φ25 |
1040 |
400 |
220.0Kg |
||||||||||
【 備注事項 】
以上參數均為參考實際以實時情況咨詢為準！有關 Z41T/W型-楔式明桿 閘閥 技術方面及未注明參數請咨詢電話：4008241666；銷售價格咨詢：13307150555.
